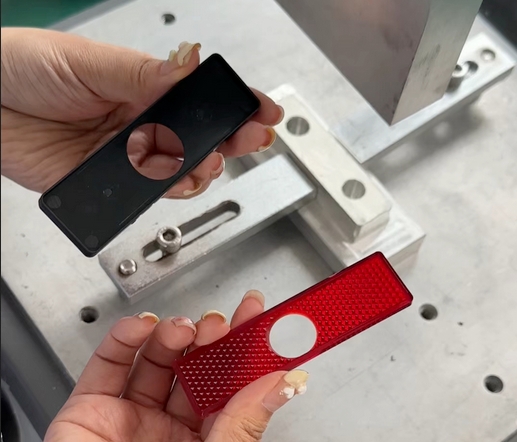

透明塑料焊接焊線發(fā)灰的現(xiàn)象，是在塑料焊接過程中常見的一種質量缺陷，尤其是在超聲波焊接、熱板焊接、激光焊接等常用透明塑料焊接工藝中更為明顯。這種“發(fā)灰”現(xiàn)象不僅影響外觀質量，還可能影響焊接部位的強度與密封性能。下面我們從多個角度探討其原因及改進方法。

# 一、焊接過程中為什么會發(fā)灰？

1. 過高的焊接溫度或能量輸入
透明塑料如PMMA、PC、PETG等在高溫下易出現(xiàn)分解，當超聲波或熱板焊接中能量控制不當時，會導致材料局部過熱，出現(xiàn)分解、碳化現(xiàn)象。這種分解物質往往呈灰白色或發(fā)黑，從而使焊線部位出現(xiàn)“發(fā)灰”。

2. 塑料中雜質或水分含量高
透明塑料對原料的純度要求較高，如果原料中混有雜質、粉塵或水分，焊接時這些雜質會被“燒焦”，在焊縫處沉積，形成發(fā)灰區(qū)域。尤其是吸濕性強的材料（如PA、PC），如果未充分干燥就焊接，水蒸氣會導致發(fā)泡、發(fā)灰等現(xiàn)象。

3. 模具或焊頭接觸不良
在焊接設備精度不足或模具設計不合理的情況下，焊頭與塑料之間的壓力分布不均，會導致局部摩擦過熱或不均勻受熱，也會出現(xiàn)“發(fā)灰”甚至“發(fā)黑”的區(qū)域。

4. 空氣氧化反應

高溫焊接時，如果局部溫度超過材料的氧化點，在空氣中可能發(fā)生氧化反應，形成灰色或白色氧化物沉積在焊線處。激光焊接時若沒有在保護氣體（如氮氣）環(huán)境下進行，也容易產生此類問題。

# 二、如何預防焊線發(fā)灰？

1. 控制焊接工藝參數(shù)
優(yōu)化焊接參數(shù)，如超聲波功率、焊接時間、壓力等，盡量避免因能量過大造成塑料碳化。使用多段焊接程序可逐漸加熱，避免瞬間過熱。

2. 提升原料純度和干燥質量
使用高純度的透明塑料原料，且在焊接前充分干燥，通常需要在80～100℃下烘干2～4小時，避免因水分蒸發(fā)產生氣泡和灰色殘留物。

3. 優(yōu)化模具設計
保持模具和焊頭的潔凈，確保焊接面受力均勻，必要時可通過仿真軟件（如Moldflow）分析受力和溫度分布，提前排查可能的發(fā)灰區(qū)域。

4. 使用惰性氣體保護

在激光或熱板焊接透明塑料時，可通過通入氮氣或二氧化碳等惰性氣體，隔絕氧氣，減少高溫下的氧化反應，降低焊線發(fā)灰的可能性。

# 三、總結

透明塑料焊接焊線發(fā)灰的根本原因，多數(shù)與焊接工藝參數(shù)、材料處理和環(huán)境控制有關。作為精密塑料制品制造中的一個重要環(huán)節(jié)，焊接過程中的每一個細節(jié)都可能影響最終質量。通過科學設定參數(shù)、加強原料管控、優(yōu)化焊接結構與環(huán)境，就可以大幅降低發(fā)灰現(xiàn)象，提高焊接質量與產品美觀度。

塑料焊槍焊接技巧方法

塑料焊槍是一種專門用于熱塑性塑料焊接的加熱工具，常用于焊接PVC、PE、PP等塑料板材、管材或零部件。掌握正確的焊接技巧和方法，不僅能提高焊接強度，還能減少焊縫氣泡、裂紋和脫層等缺陷。以下是使用塑料焊槍進行焊接的常見技巧和操作要點：

一、準備工作

1. 清潔焊接面：在焊接前，務必將塑料表面清理干凈，去除油漬、灰塵和氧化層?？梢允褂镁凭⒐蔚痘蛏凹堖M行處理，確保焊接表面干凈、平整。

2. 選擇合適的焊條：焊條應與基材材質相同（如PE對PE、PP對PP），避免材質不兼容導致焊接強度不足。

3. 設定合適溫度：根據(jù)材料類型調節(jié)焊槍溫度，一般在220℃\~280℃之間。溫度過高容易燒焦，過低則焊接不牢。

二、焊接技巧

1. 保持穩(wěn)定角度與速度：焊接時應保持焊槍與工件約45度夾角，焊嘴距離塑料表面1\~2cm，并勻速移動，確保熱風均勻加熱。

2. 預熱并同步推進焊條：將焊接部位與焊條一同預熱，當塑料稍微熔軟后，用壓輪或工具將焊條壓入縫隙，使其與基材充分融合。

3. 分段焊接，避免過熱：對于長焊縫可采用分段焊接方式，避免局部過熱變形，并防止焊接過程中溫度波動過大。

三、后處理與檢查

焊接完成后，檢查焊縫是否飽滿、均勻，無氣孔、裂縫等缺陷。也可用手輕壓或輕敲焊縫，判斷其牢固程度。如有需要可用刀具修整焊縫邊緣，提升美觀度。

掌握塑料焊槍的使用技巧，不僅能提升焊接質量，還能延長設備使用壽命。勤加練習與積累經驗，是成為塑料焊接能手的關鍵。你需要我補充常見錯誤或故障處理方法嗎？
