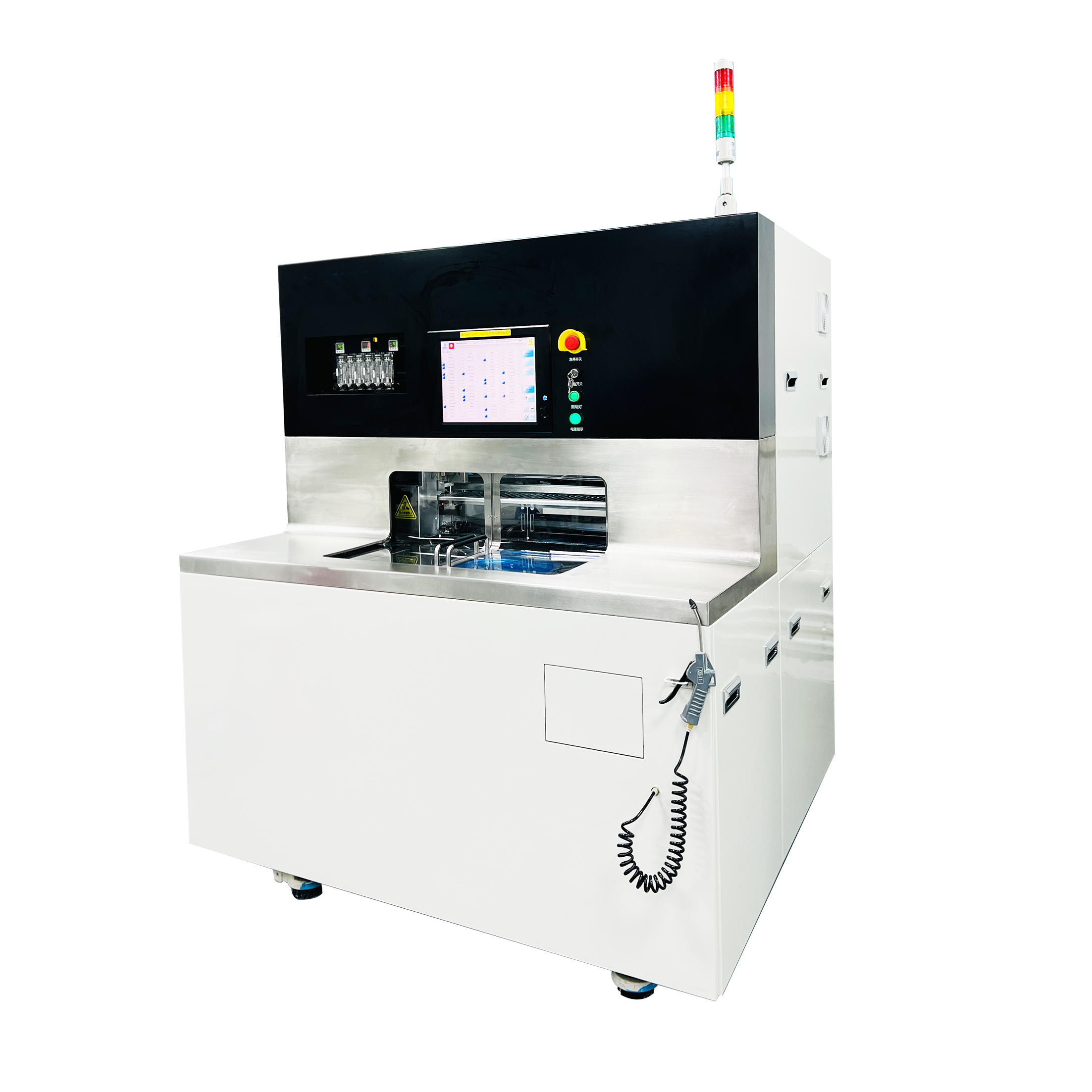

BT3666A 精密砂輪劃片機

高效率高精度高性能

BT3666A 精密砂輪劃片機主要用于半導體晶圓、集成電路、QFN、發光二極管、miniLED、太陽能電池、電子基片等的劃切，適用于包括硅、石英、氧化鋁、氧化鐵、砷化鎵、鈮酸鋰、藍寶石和玻璃等材料。其工作原理是通過空氣靜壓主軸帶動金剛石砂輪劃切刀具高速旋轉，將晶圓或器件沿切割道方向進行切割或開槽。機型實現了晶圓從裝片、對準、切割、清洗到卸片的半自動操作。該機型配置了大功率對向式雙主軸，Z1和Z2軸上都配置了NCS和專用顯微鏡，大幅度減少對準和檢查時間，從而降低人工成本、提高生產效率。

產品詳情產品參數樣品案例

產品介紹

應用領域：

IC、QFN封裝、DFN封裝、BGA封裝、LED基板、光學光電、光通訊等行業

可切材料：

硅片、陶瓷、玻璃、氧化鋁、PCB板、氮化鋁、鈮酸鋰、石英等

BT3666A 精密砂輪劃片機為12英寸半自動動精密劃片機，采用高精密進口主要配件，T軸采用DD馬達，重復精度1μm，穩定性極強，兼容6"-12"材料，雙CCD視覺系統，性能達到業界一流水平

設備工作流程：

1.下取物臂將待切割材料從晶片盒中取出，將待切割材料放置到預校準臺進行預校準，再送到工作盤上，進行劃片作業。

2. 上取物臂從工作盤將切割完成的材料移動到清洗盤上，進行二流體清洗和晶片干燥。

3 .下取物臂將切割完成的材料放回預校準臺進行預校準，再推回晶片盒中。

產品參數

項目	產品型號	BT3666A 精密砂輪劃片機
	加工尺寸	≤?305mm/□390mm×390mm/定制
	運動方式	雙軸對向式、半自動
X軸	最大速度	600mm/s
X軸	直線度	1.5μm全行程
Y軸	有效行程	310mm
	定位精度	1μm全行程
	分辨率	0.1μm
Z軸	有效行程	40mm
	單步步盡量	0.0001mm
	最大刀輪直徑	60mm或定制
T軸	轉動角度范圍	380
主軸	最大轉速	60000rpm/min
主軸	額定輸出功率	直流（DC）1.5/1.8/2.4KW
基礎規格	電源	三相AC220V/50Hz
	壓縮空氣	0.5-0.6Mpa、Max420L/min
	切削水	0.2-0.3Mpa、Max 12L/min
	排風流量	10m3/min
	尺寸	1500mm(W)×1420mm(D)×1810mm(H)
	重量	1500kg
